VIGIFLAP KONTRAVENTIL
BESKRIVELSE
SPECIFIKATIONER
DOWNLOAD
STEP FILER

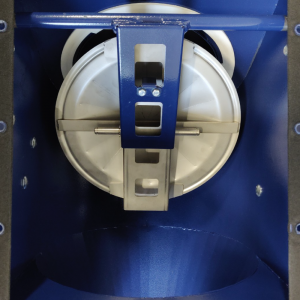

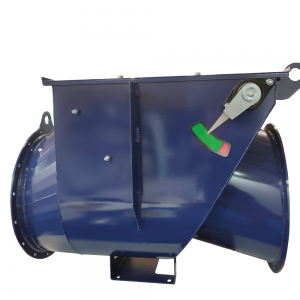

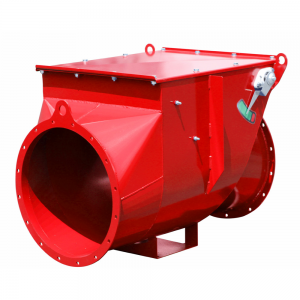

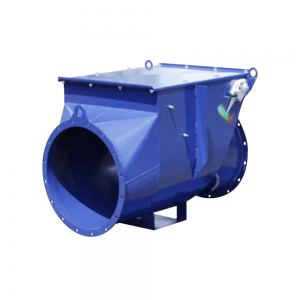

VigiFlap er en kontraventil, der er designet til at forhindre, at overtryk eller flammer, forårsaget af en eksplosion i f.eks. støvfiltre eller cykloner, forplanter sig bagud i rørsystemet.

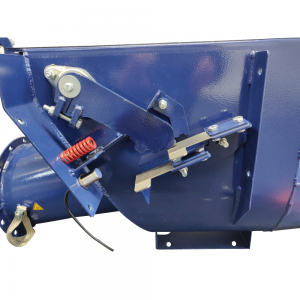

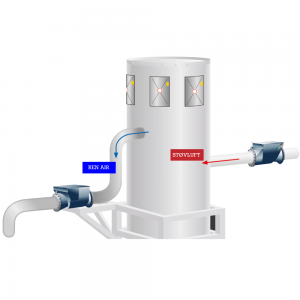

Ventilen holdes åben af en låsepal. Den kan bruges både ved ind- og udgangen på filteret. På den måde kan filteret isoleres i forbindelse med eksplosion eller overtryk.

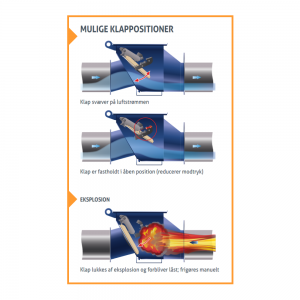

Hvis der opstår en eksplosion, lukkes ventilen og forbliver lukket, hvilket forhindrer passage af flammer. Klappen skal frigøres manuelt.

SPECIFIKATIONER TIL VIGI-FLAP KONTRAVENTILEN

HOVEDDEL

Malet stål

Mulighed for rustfrit eller galvaniseret stål

KLAP AISI 304L - Rustfrit stål
DIAMETER

Ø160 mm til Ø850 mm

Ø900 mm til Ø1310 mm

PAKNING Silikone FDA (-60°C til +200°C)
EKSPLOSIONSSENSOR Føler til indikation af lukning
i tilfælde af eksplosion eller overtryk
KST MAKS

St1 200 bar m/s

St2 300 bar m/s

KST MIN

≤ 50 bar m/s

PMAKS

10 bar

INDVENDIG

ATEX-zone 20

STØV

Alle typer støv

OMGIVENDE TEMPERATUR

-20°C...+60°C

GENNEMSTRØMNINGS-HASTIGHED

15 m/s...35 m/s

STØVKONCENTRATION

Ubegrænset

ENHEDSPOSITION

Vandret +/- 10 %

DRIFTSFLOW

Vakuum eller overtryk

GENNEMSTRØMNINGS-TEMPERATUR

80°C



INSTALLATIONSMANUAL

Se eller hent installationsmanualen til kontraventilen, model VIGI-FLAP (åbnes i ny browserfane)



FLANGESTØRRELSER

Se eller hent skemaet over flangestørrelser og dimensioner til VIGI-FLAP kontraklappen til eksplosionsisolering (åbnes i ny browserfane).



BROCHURE

Se eller hent brochuren til VIGI-FLAP - kontraventil til eksplosionsisolering (åbnes i ny browserfane).



DATABLAD: INDUKTIV SENSOR

Se eller hent databladet for den induktive sensor - XS118BLPAL2 - der er påmonteret VigiFlap kontraventilen (åbnes i ny browserfane).

STEP FILER (.stp) TIL VIGIFLAP KONTRAVENTILEN

Her kan du downloade interaktive 3D-billeder af Vigi-Flap kontraventilen. .stp filer kan åbnes i de fleste CAD software-pakker. Er du ikke i besiddelse af CAD software, kan du hente en gratis version, der tillader dig at åbne filerne, her.

 Ø160  Ø400  Ø450  Ø750

  DOWNLOAD    DOWNLOAD    DOWNLOAD   DOWNLOAD
