En eksplosion påvirker ikke kun den igangværende materialebearbejdning, men kan sprede sig til tilstødende processer. Denne spredning kan undgås hvis det bearbejdede materiale hurtigt isoleres. Her er Safevents kontraklapper nyttige.

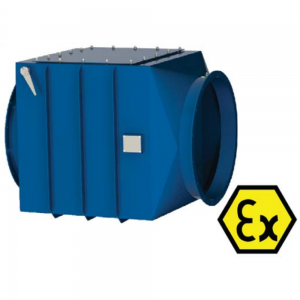

Kontraklappen, model BAR, er designet til at adskille filteret fra materialebearbejdningsanlægget. Det er et simpelt og effektivt system, der er nemt at installere og stort set vedligeholdelsesfrit. Desuden er kontraklappen fuldstændig mekanisk og kræver derfor ingen elektrisk tilslutning for at fungere. En stor fordel ved model BAR er kombinationen af et lavt tryktab for minimal driftspåvirkning, samtidig med en høj trykmodstandsdygtighed, der giver sikkerhed under en eksplosion.



Kontraklappen, model BAR, er ATEX-certificeret og passende til brug i Ex zone 21 (ext.) og op til Ex zone 22 (int.).



7 HURTIGE FORDELE VED BAR KONTRAKLAPPEN

  • Økonomisk fordelagtig løsning til eksplosionsbeskyttelse
  • Fuldstændig mekanisk og nærmest vedligeholdelsesfri
  • Intet strømforbrug
  • Nem installation
  • Lavt tryktab (se specifikationer)
  • Høj trykmodstandsdygtighed
  • Anvendelig til støv St1 - organisk og ikke-metallisk

SPECIFIKATIONER FOR KONTRAKLAPPER; MODEL BAR

MATERIAL  Body in steel M16SO3
Closing flap in HB 400 (HARDOX)
Surface treatment in powder coated RAL 5010
TYPE Welded plates with Welded FA flanges
TEMPERATURE RANGES -20C to +60C
CONFORMITY ACCORDING TO EN 16447 : 2014
CERTIFICATION NUMBER FTZU 14 ATEX 0111X
FTZU 16 ATEX 0003X
ATEX NORM 114 2014/34/EC
EXTERIOR ZONE CERTIFICATION 21-22
INTERIOR ZONE CERTIFICATION 20-21-22
LEVEL OF PROTECTION St1 (organic & nonmetallic) up to 200 bar m/s
Kst MAX 200 bar.m.s-1
Pred,MAX 0,5 bar
MAXIMUM AIR SPEED 30 m/s
USE Indoors or outdoors
MIN./MAX INSTALLATION DISTANCE FROM FILTER Ø 200 TO 400 2 m / 7 m
MIN./MAX INSTALLATION DISTANCE FROM FILTER Ø 450 TO 650 3 m / 7 m
MAX DUST CONCENTRATION IN DUCT Without limits
OTHER Only to be used in horizontal ducting
PRESSURE LOSS See image below

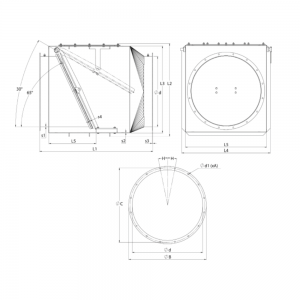

DIMENSIONS See image below

VEDLIGEHOLDELSESMANUAL TIL KONTRAKLAP; MODEL BAR

Se eller download vedligeholdelsesmanual til kontraklappen: BAR (pdf åbnes i ny browserfane)
