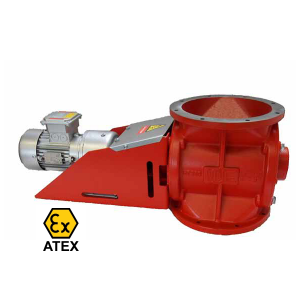

ROTORSLUSE: TYPE HT-EX
BESKRIVELSE
SPECIFIKATIONER

HT-EX anvendes til transportering af tørpulver and granulat fra filtre, cykloner, tragte og siloer i situationer, hvor der er brug for en eksplosionsbarriere, som imødekommer ATEX-direktivet. Denne rotorsluse er udstyret med Pu (4mm) rotorblade, der er modstandsdygtig mod flammer og eksplosions på op til 1.7 bar.



Rotorsluserne kan også anvendes til dosering af tørre, pulveriserede eller granulerede produkter fra en tragt eller silo til en blander, kværn, transportbånd, tørrer eller køler. Ud over at fungerer som en doseringsanordning, fungerer denne rotorsluse også, i de fleste af ovenstående tilfælde, som en luftsluse, der kan opretholde en bestemt trykforskel.



Rotorslusen HT-EX er ATEX certificeret: CE 0588 EX II I D/* c T4 EX D (explosion isolation) FSA 15 ATEX 1662 X

SPECIFIKATIONER FOR ROTORSLUSEN, TYPE HT-EX

CONNECTION FLANGES  DN 250 - DN 350
ROTOR VOLUME  7 to 20 LITERS
BODY AND COVERS  Cast iron GG25
ROTOR CONSTRUCTION  Open, with 8 champers
BEARINGS  Slide bearing
SHAFT SEAL  Bronze bush and oil sealing
MAXIMUM PRESSURE DIFFERENCE / MAX. OPERATING PRESSURE  10.000 Pa (0,1 bar)
TEMPERATURE  -15°C up to 60°C
CAPACITY  HT-EX-250
ca. 7 liter / rev with 100% filling

HT-EX-350
ca. 20 liter / rev with 100 % filling
IN- AND OUTLET HT-EX-250
Ø = 250 mm (HT-EX-250)

HT-EX-350
Ø = 340 mm (HT-EX-350)
DRIVE UNIT HT-EX-250
Direct, with flexible coupling and gearmotor.
Gearmotor: SEW 0,37 kW, 230/400V, 50Hz (in case of non-zone executions)
NORD 0,37 kW, 230/400V, 50 Hz II 2D (in versions for use in zone and 22)

HT-EX-350
Direct, with flexible coupling and gearmotor.
Gearmotor: NORD 0,55 kW 230/400V, 50 Hz (in case of non-zone executions)
NORD 0,55 kW 230/400V, 50 Hz II 2D (in versions for use in zone 21 and 22)
ROTATION SPEED HT-EX 250
32 rpm

HT-EX-350
33 rpm
FINISHING - In- and outlet painted in color RAL 3020 (red).
- Body, cover and motorconsole painted in color RAL 3020 (red).
ATEX CERTIFICATION CE 0588 EX II I D/* c T4 EX D (explosion isolation) FSA 15 ATEX 1662 X

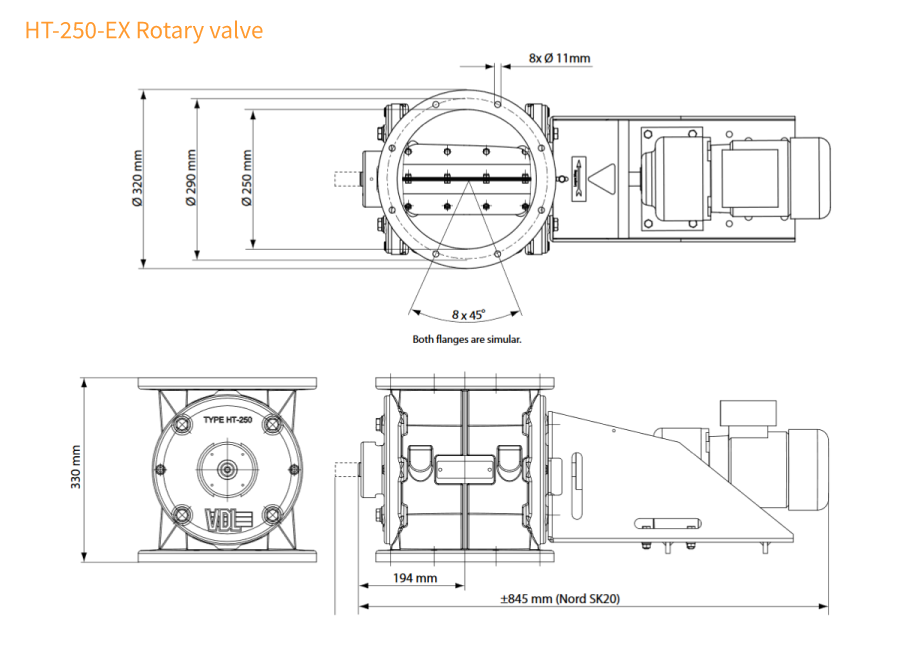

DIMENSIONER FOR TYPE HT-250-EX ROTORSLUSE

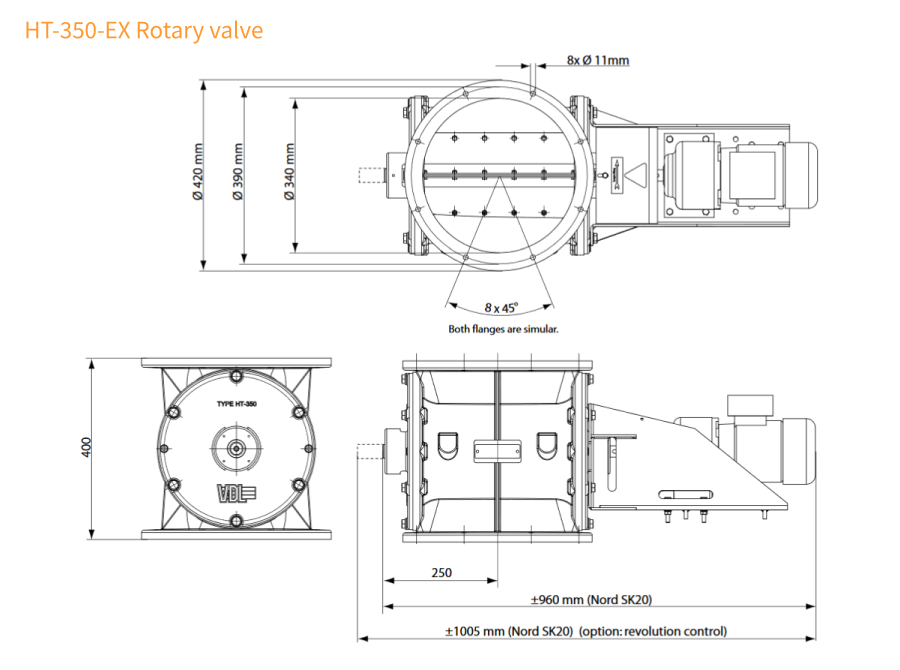

DIMENSIONER FOR TYPE HT-350-EX ROTORSLUSE
