FLAMMESPÆRRE: DEFLAGRATION (IN-LINE / VERTIKAL)
BESKRIVELSE
SPECIFIKATIONER

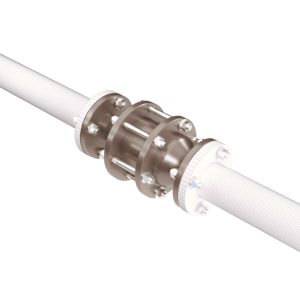

Flammespærre vertikal in-line deflagration er beregnet til installation i rør og kanaler tæt ved enhver potentiel antændelseskilde. Her minimere den flammehastighed og udviklingen af eksplosive tryk.



SÅDAN VIRKER DEN

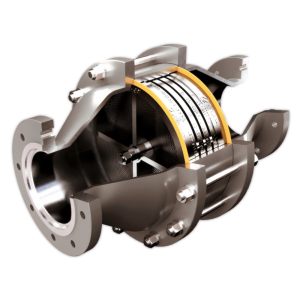

Denne type flammespærre er designet til at være tre eller fire gange større end omkredsen på kanalen, hvori den monteres og samles mellem to reduktionsspoler. Flammespærren indeholder et brandslukningselement, bestående af tætte ruller af rustfrit stål, der danner passer, som gasarter kan passere igennem. Vertikal in-line deflagration flammespærren er velegnet til gasgrupperne, IIB og IIA, der blandt andet dækker over Ethen (den uofficielle stavemåde, ethylen, ses også anvendt og Propan.

Under normal drift tillader flammenspærrens brandslukningselement tovejsgennemstrømning af luft og brandfarlige gasarter/dampe, men hvis der opstår en brand eller anden form for antændese af den brandbare udledning i kanalen, vil flammespærren slukke den førende ild ved at absorbere og sprede varmen, når den forsøger at passere gennem brandslukningselementet.



FLAMMESPÆRRE: VERTIKAL IN-LINE DEFLAGRATION LEVERES MED

  • Jordforbindelseskabel
  • Kobberkabel



ANVENDELSESOMRÅDER

Denne flammespærre er velegnet til at slukke subsoniske flammer, der bevæger sig med op til lydens hastighed. Den skal monteres i lodrette rør og kanaler. Leder du efter en flammespærre til installation i horisontale/vandrette kanaler, tilbyder Safevent også flammespærren: Deflagration (In-line & horizontal).

Deflagration (In-line & vertical), kan desuden anvendes med en hvilken som helst af vores trykaflastningsventiler og trykvakuumventiler, hvor det er muligt at installere den på deres indløbet.

SPECIFIKATIONER: DEFLAGRATION (IN-LINE / VERTIKAL) FLAMMESPÆRRE



STANDARD SIZES 1" to 12" / DN25 to DN300
BODY / FLANGES OPTIONS:
1) Carbon steel
2) Stainless steel AISI 316 L or 304 L
3) Aluminium
4) Customer specifications
FLANGE DRILLING API Class, PN 16 and special
FLAME ELEMENT Stainless steel AISI 316 L or 304 L
O-RING SEAL Nitrile, special
SCREEN Stainless steel
WEATHER HOOD Carbon steel, stainless steel or aluminium
PAINT FINISH OPTIONS:
1) Powder coating, colour RAL 9006
2) Epoxy paint, colour RAL 9006
3) Costumer specification
ATEX CERTIFICATION Ex II 1/2 G IIA





VÆGT AND DIMENSIONER: DEFLAGRATION (IN-LINE / VERTIKAL) FLAMMESPÆRRE

Tabellen refererer til den tekniske tegning, du kan finde blandt billederne længere nede på siden eller ved at klikke her.



SIZE A B C D E F G Total Weight (kg)
NPS DN ANSI 150# RF PN 16 ANSI 150# RF PN 16 ANSI 150# RF PN 16 ANSI 150# RF PN 16
2" 50 180 320 18 92 102 120.6 125 152 165 Ø19x4 Ø18x4 13.5
3" 80 260 396 18 127 138 152.4 160 190 200 Ø19x4 Ø18x8 28.1
4" 100 315 435 18 157.2 158 190.5 180 229 220 Ø19.8 Ø18x8 42.5
6" 150 380 516 18 216 212 241.3 240 279 285 Ø22x8 Ø22x8 63.5
8" 200 455 820 18 270 268 298.4 295 343 340 Ø22x8 Ø22x12 86.5
10" 250 600 974 22 324 320 362 355 406 405 Ø25.4x12 Ø26x12 115.9
12" 300 750 750 22 381 378 431.8 410 483 460 Ø25.4x12 Ø26x12 139.1
