FLAMMESPÆRRE: DEFLAGRATION (IN-LINE / HORISONTAL)
BESKRIVELSE
SPECIFIKATIONER

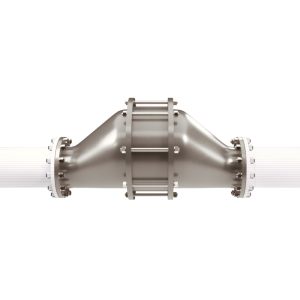

Flammespærre er passive enheder, der forhindrer flammer eller ild i at trænge ind i rør eller kanaler, der indeholder brændbare gasser. Vores flammespærre: Deflagration (in-line / horisontal) er beregnet til installation i horisontale/vandrette rør og kanaler.



SÅDAN VIRKER DEN

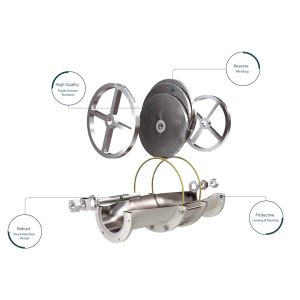

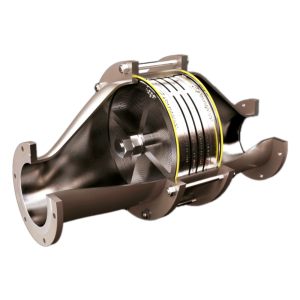

Denne flammespærre er typisk tre eller fire gange større end omkredsen på kanalen, den installeres i. Den indeholder et brandslukningselement, der består af tætte ruller af krympet bånd i rustfrit stål. Dette bånd er designet til at danne passager, som gas kan passere igennem. Under normal drift tillader flammespærren gennemstrømning af luft og gas fra begge retninger, men hvis en brand eller anden antændelse opstår i røret/kanalen, hvori type deflagration (in-line / horisontal)-flammespærren er tilsluttet, vil elementet slukke ilden ved at absorbere og sprede varmen, når flammerne forsøger at passerer gennem brandslukningselementets passager.



LEVERES MED

Flammespærre: Deflagration (in-line / horisontal) leveres med:

  • Jordforbindelse
  • Kobberkabel



VEDLIGEHOLDELSE

Det er muligt at tage brandslukningselement ud af flammespærren for regelmæssig rengøring eller udskiftning.



ANVENDELSESOMRÅDER

Flammespærre af typen Deflagration (in-line / horisontal), er velegnet til at slukke flamme, der bevæger sig med lydens hastighed (subsonisk) i rør og kanaler. De skal monteres i vandrette kanaler tæt ved potentielle antændelsesområder, men er også tilgængelige i en udgave til installation i lodrette kanaler.



Flammespærren kan desuden anvendes sammen med vores trykaflastningventiler og trykvakuumventiler, hvor den, i sådanne tilfælde, installeres på indløbet til disse.

SPECIFIKATIONER: DEFLAGRATION (IN-LINE / HORISONTAL) FLAMMESPÆRRE



STANDARD SIZES 1" to 12" / DN25 to DN300 mm
BODY / FLANGES OPTIONS:
1) Carbon steel
2) Stainless steel AISI 316L or 304L
3) Aluminium
4) Costumer specification
FLANGE DRILLING API class 150, PN16, or costumer specification
FLAME ELEMENT Stainless steel AISI 316L or 304L
O-RING SEAL Nitrile or costumer specific
SCREEN Stainless steel
WEATHER HOOD Carbon steel, stainless steel or aluminium
PAINT FINISH OPTIONS:
1) Powder coating, colour RAL 9006
2) Epoxy paint, colour RAL 9006
3) Costumer specification
ATEX CERTIFICATION Ex II 1/2 G IIB





VÆGT AND DIMENSIONER: DEFLAGRATION (IN-LINE / HORISONTAL FLAMMESPÆRRE

Tabellen refererer til den tekniske tegning, du kan finde blandt billederne længere nede på siden eller ved at klikke her.



SIZE51 A B C D E Total Weight (kg)
NPS DN ANSI 150# PN 16 ANSI 150# RF PN 16 ANSI 150# RF PN 16 Steel Aluminium
2" 50 180 320 92 102 120.5 125 Ø19x4 Ø18x4 13.5 5.2
3" 80 260 396 127 138 152.4 160 Ø19x4 Ø18x8 28.1 10.4
4" 100 310 434 157.2 158 190.5 180 Ø19x8 Ø18x8 42.5 15.7
6" 150 380 516 216 212 241.3 240 Ø22x8 Ø22x8 63.5 23.5
8" 200 450 820 270 268 298.4 295 Ø22x8 Ø22x12 86.5 32.3
10" 250 585 974 324 320 362 355 Ø25.4x12 Ø26x12 115.9 42.9
12" 300 775 750 381 378 431.8 410 Ø25.4x12 Ø26x12 139.1 139.1
