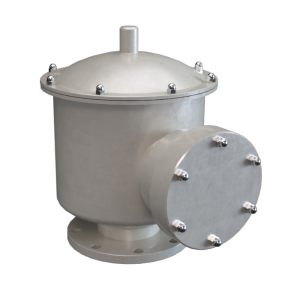

Denne aflastningsventil med flammespærre (end-of-line) beskytter mod skader fra overtryk, implosion på grund af vakuumforhold og forhindrer, at eksterne flammer trænger ind i tankbeholdere.
Under normale omstændigheder er trykaflastningsventilen i en lukket position, hvor damp ikke kan undslippe til det omkringliggende miljø, men i tilfælde af, at trykket i tanken stiger over det indstillede niveau, udledes gassen til atmosfæren. Ventilen kan ligeledes indstilles til at lukke luft ind i tanken, hvis den tømmes og der skabes ubalance mellem tanktrykket og det eksterne atmosfæriske tryk.
Aflastningsventilen kan indstilles med åbningsintervaller mellem 2,5 og 70 mbar. Ventilen lukker igen, når tankens interne tryk vender tilbage til et sikkert interval.
Denne aflastningsventil med flammespærre adskiller sig fra konventionelle PVRVs (Pressure/Vacuum Relief Valves), fordi den udleder damp/gas og indsuger luft gennem samme åbning, der er udstyret med en flammespærre, som beskytter mod indtrængen af flammer fra en ekstern brand. Den integrerede flammespærre er designet til at minimere tryktab og er konstrueret med en MESG (Maximum Experimental Safe Gab) på <0,65 mm, hvilket gør den velegnet til gasgrupperne IIB og IIA.
Huset er selvdrænende og designet til at forhindre kondenssamlinger på flader. Den indre forsegling er fremstillet af teflon, der reducerer muligheden for isdannelse og ophobelse af klæbrigt materiale.
SPECIFIKATIONER: AFLASTNINGSVENTIL MED FLAMMESPÆRRE (END-OF-LINE)
| ANVENDELSESKRAV | |
| TRYK | Vægtbelastet 2,5 mbar til 70 mbar |
| OMGIVELSESTEMPERATUR | -20°C til +60°C |
| KONSTRUKTION | |
| STANDARDSTØRRELSER | 2” til 12” / 50 til 300mm |
| FLANGER | API-klasse 150 RF, DIN PN16 |
| HUS | Kulstofstål, rustfrit stål, eller aluminium |
| HÆTTE | Kulstofstål, rustfrit stål, eller aluminium |
| COVER | Kulstofstål, rustfrit stål, eller aluminium |
| FORSEJLINGER | Viton, Teon, og Klingrit |
| PALLE | Rustfrit stål AISI 304 |
| MALING (FINISH) | 1) Pulverlakering (Farve: RAL 9006) 2) Epoxymaling (Farve: RAL 9006) 3) Kundespecifikation |
| DESIGN & PRODUKTIONSSPECIFIKATIONER | |
| - ISO16852:2008 - Flame Arrestors, Performance requirements, test methods and limits of use. - API RP 2210 - Flame Arrestors for Vents of Tanks Storing Petroleum Product. - The size of the vent should be calculated in accordance with API Standard 2000 (ISO 28300) - Venting Atmospheric and Low-Pressure Storage Tanks or other international standards. - The integrity of the seal is tested for leakage in accordance with API Standard 2521 - Use of Pressure-Vacuum Vent Valves for Atmospheric Loss. |
|
