Model FID S/S p/P og FID S/S p/O enkeltblads cut-off brandspjæld til komfortventilation er designet til montering i generelle ventilationssystemer. Her monteres de på det område, hvor ventilationskanalen løber gennem lofter/gulve og vægge. Dette bibeholder bygningsdelenes modstandsdygtighed under en brand. Samtidig forhindrer de eventuelle spredninger af ild, gasser og røg fra én bygningsdel til en tilstødende.
Model FID S/S p/P og FID S/S p/O er tilgængelig i en ATEX-varient. Vælges denne, kan disse brandspjæld anvendes i zone 1, hvor der eksisterer en risiko for eksplosive gasser uden- og indenfor ventilationsskakten samt zone 21, hvor der forefindes risiko for støveksplosioner udenfor ventilationsskakten.
Begge brandspjæld imødekommer kravene i; Group II category 2g and -/2D.

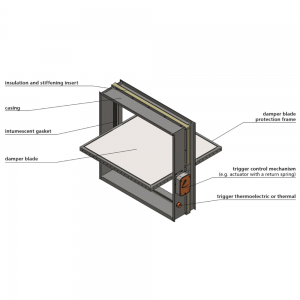

EGENSKABER VED ENKELTBLADS CUT-OFF BRANDSPJÆLD TIL KOMFORTVENTILATION, MODEL SS p
- Brandspjæld styrket med isolerende interlayer
- Styrket barriere
- Store dimensioner (op til 1.8 m2)
- Kan installere i vægge og lofter
- Kan installeres udenfor skillevægge
- Få i en ATEX-variant
- Pålidelig drift i op til 10000 cyklusser
DIMENSIONS FOR RECTANGULAR DAMPERS
| NOMINAL WIDTH | 200-1500 mm |
| NOMINAL HEIGHT | 200-1500 mm |
| MAXIMUM AREA OF SECTION OF SINGLE DAMPER | Not larger than 1800m² |
| *Apart from standard dimensions, dampers can be costumised to any size withing the specified ranges | |

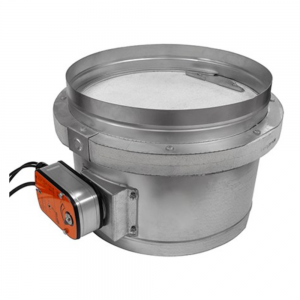

DIMENSIONS FOR ROUNDED DAMPERS
| NOMINAL WIDTH | 125-630 mm |
| *Apart from standard dimensions, dampers can be costumized to any size withing the specified ranges | |
CONTROLS
| RST MECHANISM | - Thermal trigger 72°C (optionally 95°C) on partition - Actuating spring - Manual arming |
| RST/WK1 MECHANISM | - Thermal trigger 74°C (optionally 95°C) on partition - Actuating spring - Limit switch - Manual arming |
| RST-KW1/S INTEGRATED MECHANISM | - Thermal trigger 74°C (optionally 95°C) in the mechanism - Actuating spring - Manual arming |
| RST-KW1/WK1 OR WK2 MECHANISM - INTEGRATED MECHANISM | - Thermal trigger 74°C (optionally 95°C) in the mechanism - Actuating spring - One or two limit switch(es) - Manual arming |
| RST/KW1/24L MECHANISM - INTEGRATED MECHANISM | - Thermal trigger 74°C (optionally 95°C) in the mechanism - Actuating spring - One of two limit switch(es) - Electromagnetic trigger responding to current impulse - U=24V DC manual arming |
| RST/KW1/24P MECHANISM | - Integrated mechanism (thermal trigger 74°C (optionally 95°C)) in the mechanism - Actuating spring - One or two limit switch(es) - Electromagnetic trigger responding to power decay - U=24V DC manual arming |
| BELIMO TYPE MECHANISM | - Actuator series with return spring and thermoelectric trigger (BFL, BFN, EXBF series) |
| * The use of MP230/24 element enables the powering/triggering of KW1 mechanism with 230V AC voltage | |
DRIFT- OG VEDLIGEHOLDELSESMANUAL
Se Drift- og vedligeholdelsesmanualen til enkeltblads cut-off brandspjæld til komfortventilation, model FID S/S p/P og FID S/S p/O (åbnes i by browserne)
TEKNISK KATALOG
Se det tekniske katalog til model FID S/S p/P og FID S/S p/O enkeltblads cut-off brandspjæld til komfortventilation (åbnes i ny browserfane).
