KRAVE TIL BRANDSTOP - COLLAR
BESKRIVELSE
SPECIFIKATIONER

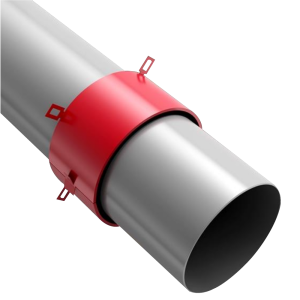

Collar er en brandstopkrave, der monteres på rør. Den er sammensat af en fleksibel indsats lavet af grafitbaseret materiale, der svulmer op ved temperaturer over 140 °C og et udvendigt hus lavet af 1 mm korrosionsbeskyttet stål.

Det udvendige hus er udstyret med en lås, der bruges til at spænde kraven og stabilisere det på rør. Endvidere er den udstyret med monteringsbeslag, der anvendes til at fastgøre kraven til skillevægge. Brandstopkraven, Collar, har en brandmodstandsklasse på op til El 240 maksimum.



ANVENDELSE

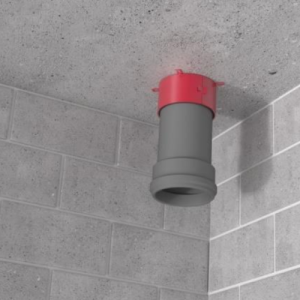

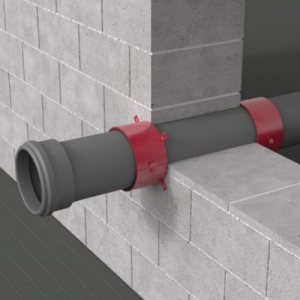

Brandstopkraven, Collar, er beregnet til brandsikring af brandbare gennemføringer med plastrør (eksempelvis PVC, PP, PE og HDPE), der løber gennem brandskillevægge.

SPECIFIKATIONER: COLLAR



COMPLIANCE - Reference standard: EN 1366-3 / ETAG 026-2 / EAD 350454-00-1104
- DoP 2/2019
- ETA-19/0844
- CoC 1488-CPR-0825/W
- TDS
- SDS
- Classification of fire resistance FIRES-CR-241-19-AUPE
TRANSPORT OG OPBEVARING Skal transporteres og opbevares i tørre omgivelser og kølige temperaturer mellem +5 °C og + +25 °C

Brandklassifikation
PE-HD, PE, ABS, SAN+PVC - gennemføringsforsejlinger i fleksibel og rigid væg (tykkelse 100 mm ≤ s < 125 mm)
Diameter
[mm]		 Rør vægtykkelse
[mm]		 Højde på
krave (Collar)
[mm]		 Brandmodstandsklassificering
C/C U/C C / U U / U
D ≤ 32 2,0 31 El 120 El 120 - -
2,1 - 6,8 31 El 60 / E 90 El 60 / E 90 - -
32 < D ≤ 40 2,2 - 6,8 31 El 60 / E 90 El 60 / E 90 - -
40 < D ≤ 50 2,5 - 6,8 31 El 60 / E 90 El 60 / E 90 - -
50 3,0 - 4,6 31 - - El 90 El 90*
50 < D ≤ 55 2,6 - 6,8 31 El 60 / E 90 El 60 / E 90 - -
3,0 - 5,0 31 - - El 30* El 30*
55 < D ≤ 63 2,8 - 6,8 31 El 60 / E 90 El 60 / E 90 - -
3,0 - 5,7 31 - - El 30* El 30*
63 < D ≤ 75 3,0 - 6,8 31 El 60 / E 90 El 60 / E 90 El 30* El 30*
75 3,0 31 - - El 60* El 60*
75 < D ≤ 90 3,6 - 8,2 31 El 60 El 60 - -
90 < D ≤ 110 4,2 - 10,0 31 El 60 El 60 -
110 < D ≤ 125 4,8 - 9,9 41 El 60 El 60 - -
125 < D ≤ 160 6,2 - 9,5 41 El 60 El 60 - -
Uden for ETA. Resultater iflg. klassificering af brandmodstand.

PP - gennemføringsforsejlinger i fleksibel og rigid væg (tykkelse 100 mm ≤ s < 125 mm
Diameter
[mm]		 Rør vægtykkelse
[mm]		 Højde på
krave (Collar)
[mm]		 Brandmodstandsklassificering
C/C U/C C / U U / U
D ≤ 32 1,8 31 El 90 El 90 - -
1,9 - 12,5 31 El 60 El 60 - -
32 < D ≤ 40 1,8 31 El 90 El 90 - -
1,9 - 12,5 31 El 60 El 60 - -
40 < D ≤ 50 1,8 31 El 90 El 90 - -
1,9 - 12,5 31 El 60 El 60 - -
50 1,8 31 - - El 60* El 60*
50 1,9 - 8,3 31 - - El 30* El 30*
50 < D ≤ 55 1,9 - 12,5 31 El 60 El 60 - -
55 < D ≤ 63 1,9 - 12,5 31 El 60 El 60 - -
63 < D ≤ 75 1,9 - 12,5 31 El 60 El 60 - -
75 1,9 31 - - E 60* E 60*
75 < D ≤ 90 2,3 - 15,1 31 El 60 El 60 - -
90 < D ≤ 110 2,7 - 18,4 31 El 60 El 60 - -
110 2,7 31 - - El 45* El 45*
110 < D ≤ 125 4,1 - 15,1 41 El 60 El 60 - -
125 < D ≤ 160 7,3 41 El 60 El 60 - -
Uden for ETA. Resultater iflg. klassificering af brandmodstand.

PVC-U eller PVC-C - gennemføringsforsejlinger i fleksibel eller rigid væg (tykkelse 100 mm ≤ s < 125 mm)
Diameter
[mm]		 Rør vægtykkelse
[mm]		 Højde på
krave (Collar)
[mm]		 Brandmodstandsklassificering
C/C U/C C / U U / U
D ≤ 32 1,8 - 3,6 31 El 120 El 120 - -
32 < D ≤ 40 1,8 - 3,6 31 El 120 El 120 - -
40 < D ≤ 50 1,8 - 3,6 31 El 120 El 120 - -
50 1,8 - 3,6 31 - - El 60* El 60*
50 3,7 31 - - El 90* El 90*
50 < D ≤ 55 1,9 - 3,5 31 EL 90 El 90 - -
3,6 31 El 120 El 120 - -
1,8 - 4,0 31 - - El 45* El 45*
55 < D ≤ 75 1,9 - 3,5 31 El 90 El 90 - -
3,6 31 El 120 El 120 - -
1,8 - 4,7 31 - - El 45* El 45*
63 < D ≤ 75 1,9 - 3,5 31 El 90 El 90 - -
3,6 31 El 120 El 120 - -
1,8 - 5,6 31 - - El 45* El 45*
75 1,9 31 - - El 60* El 60*
75 5,6 31 - - El 45* El 45
75 < D ≤ 90 2,1 - 2,2 31 El 90 El 90 - -
2,3 - 3,9 31 El 60 El 60 - -
75 < D ≤ 82 1,9 - 4,8 31 - - El 30* El 30*
82 < D ≤ 90 2,0 - 4,7 31 - - El 30* El 30*
90 < D ≤ 110 2,2 31 El 90 El 90 - -
2,3 - 4,2 31 El 60 El 60 - -
2,0 - 4,2 31 - - El 30* El 30*
110 2,2 31 - - El 60* El 60*
110 2,3 -4,2 31 - - El 30* El 30*
110 < D ≤ 125 2,5 - 3,2 41 El 90 El 90 - -
125 < D ≤ 160 3,2 - 6,2 41 El 90 El 90 - -
* Uden for ETA. Resultater iflg. klassificering af brandmodstand.

PE-HD, PE ABS SAN+PVC - gennemføringsforsejlinger i fleksibel og rigid væg (tykkelse 125 mm ≤ s < 150mm)
Diameter
[mm]		 Rør vægtykkelse
[mm]		 Højde på
krave (Collar)
[mm]		 Brandklassificering
C/C U/C C / U U/U
D ≤ 32 2,0 - 4,6 31 El 120 El 120 - -
32 < D ≤ 40 2,2 - 6,8 31 El 90 El 90 - -
40 < D ≤ 50 2,5 - 6,8 31 El 90 El 90 - -
50 < D ≤ 55 2,6 - 6,8 31 El 90 El 90 - -
55 < D ≤ 63 2,8 - 6,8 31 El 90 El 90 - -
63 < D ≤ 75 3,0 - 6,8 31 El 90 El 90 - -
75 < D ≤ 90 3,6 - 4,2 31 El 90 El 90 - -
4,3 - 8,2 31 El 90 El 90 - -
90 < D ≤ 90 4,2 31 El 90 El 90 - -
4,3 - 10,0 31 El 60 El 60 - -
110 < D ≤ 125 4,8 - 9,9 41 El 60 El 60 - -
125 < D ≤ 160 6,2 41 EL 120 El 120 - -
6,3 41 EL 60 El 60 - -

PP - gennemføringsforsejlinger i fleksibel og rigid væg (tykkelse 125 mm ≤ s < 150 mm)
Diameter
[mm]		 Rør vægtykkelse
[mm]		 Højde på
krave (Collar)
[mm]		 Brandklassificering
C/C U/C C / U U/U
D ≤ 32 1,8 - 3,6 31 El 120 El 120 - -
32 < D ≤ 40 1,8 - 3,6 31 El 120 El 120 - -
40 < D ≤ 50 1,8 - 3,6 31 El 120 El 120 - -
50 < D ≤ 55 1,9 - 3,6 31 El 120 El 120 - -
55 < D ≤ 63 1,9 - 3,6 31 El 120 El 120 - -
63 < D ≤ 75 1,9 - 3,6 31 El 120 El 120 - -
75 < D ≤ 90 2,1 - 3,9 31 El 120 El 120 - -
90 < D ≤ 110 2,2 - 4,2 31 El 120 El 120 - -
110 < D ≤ 125 2,5 - 3,9 41 El 120 El 120 - -
4,0 - 4,8 41 El 90 / E 120 El 90 / E 90 - -
125 < D ≤ 160 3,2 41 El 120 El 120 - -
3,3 - 6,2 31 El 90 / E 120 El 90 / E120 - -

PP - gennemføringsforsejlinger i fleksibel og rigid væg (tykkelse 125 mm ≤ s < 150 mm)
Diameter
[mm]		 Rør vægtykkelse
[mm]		 Højde på
krave (Collar)
[mm]		 Brandklassificering
C/C U/C C / U U/U
D ≤ 32 1,8 - 8,3 31 El 120 El 120 - -
32 < D ≤ 40 1,8 - 8,3 31 El 120 El 120 - -
40 < D ≤ 50 1,8 - 8,3 31 El 120 El 120 - -
50 < D ≤ 55 1,9 - 12,5 31 El 120 El 120 - -
55 < D ≤ 63 1,9 - 12,5 31 El 120 El 120 - -
63 < D ≤ 75 1,9 - 12,5 31 El 120 El 120 - -
75 < D ≤ 90 2,3 - 8,3 31 El 120 El 120 - -
8,4 - 15,1 31 El 90 / E 120 El 90 / E 120 - -
90 < D ≤ 110 2,7 31 El 120 El 120 - -
2,8 - 18,4 31 El 90 / E 120 El 90 / E 120 - -
110 < D ≤ 125 4,1 - 15,1 41 El 60 / E 90 El 60 / E 90 - -
125 < D ≤ 160 7,3 41 El 60 / E 90 El 60 / E 90

PVC-U eller PVC-C - gennemføringsforsejlinger i fleksibel eller rigid væg (tykkelse 125 mm ≤ s < 150 mm)
Diameter
[mm]		 Rør vægtykkelse
[mm]		 Højde på
krage (Collar)
[mm]		 Brandklassifikation
C/C U/C C / U U / U
D ≤ 32 1,8 - 3,6 31 El 120 El 120 - -
32 < D ≤ 40 1,8 - 3,6 31 El 120 El 120 - -
40 < 40 ≤ 50 1,8 - 3,6 31 El 120 El 120 - -
50 < D ≤ 55 1,9 - 3,6 31 El 120 El 120 - -
55 < D ≤ 63 1,9 - 3,6 31 El 120 El 120 - -
63 < D ≤ 75 1,9 - 3,6 31 El 120 El 120 - -
75 < D ≤ 90 2,1 - 3,9 31 El 120 El 120 - -
90 < D ≤ 110 2,2 - 4,2 31 El 120 El 120 - -
110 < D ≤ 125 2,5 - 3,9 41 El 120 El 120 - -
4,0 - 4,8 41 El 90 / E 120 El 90 / El 120 - -
125 < D ≤ 160 3,2 41 El 120 El 120 - -
3,3 - 6,2 41 El 90 / E 120 El 90 / E 120 - -

PE-HD, PE, ABS, SAN+PVC - gennemføringsforsejlinger i rigid væg (tykkelse 125 mm ≤ s < 150 mm)
Diameter
[mm]		 Rør vægtykkelse
[mm]		 Højde på
krage (Collar)
[mm]		 Brandklassifikation
C/C U/C C / U U/U
D < 32 2,0 31 El 240 El 240 - -
2,1 - 4,8 31 El 120 El 120 - -
32 < D ≤ 40 2,5 - 4,8 31 El 120 El 120 - -
40 < D ≤ 50 3,0 - 4,8 31 El 120 El 120 - -
50 < D ≤ 55 3,0 - 3,5 31 El 90 El 90 - -
3,6 31 El 240 El 240 - -
55 < D ≤ 63 3,0 - 3,5 31 El 90 El 90 - -
3,6 31 El 240 El 240 - -
3,7 - 6,8 31 El 120 El 120 - -
63 < D ≤ 75 3,0 - 3,5 31 El 90 El 90 - -
3,6 31 El 240 El 240 - -
3,7 - 6,8 31 El 120 El 120 - -
75 < D ≤ 90 3,6 - 3,8 31 El 90 El 90 - -
3,9 - 8,2 31 El 120 El 120 - -
90 < D ≤ 110 4,2 - 9,9 31 El 120 El 120 - -
10,0 31 El 240 El 240 - -
110 < D ≤ 125 4,8 - 6,1 41 El 90 El 90 - -
6,2 - 9,0 41 El 120 El 120 - -
125 < D ≤ 160 6,2 - 9,4 41 El 120 El 120 - -
9,5 41 El 180 El 180 - -
160 < D ≤ 170 6,6 - 9,1 61 El 60 El 60 - -
170 < D ≤ 185 7,2 - 8,4 61 El 60 El 60 - -
185 < D ≤ 200 7,7 61 El 60 El 60 - -

PP - gennemføringsforsejlinger i rigid væg (tykkelse s & 150 mm)
Diameter
[mm]		 Rør vægtykkelse
[mm]		 Højde på
krave (Collar)
[mm]		 Brandklassifikation
C/C U/C C / U U/U
D ≤ 32 1,8 31 El 240 El 240 - -
1,9 - 8,3 31 El 120 El 120 - -
32 < D ≤ 40 1,8 31 El 240 El 240 - -
1,9 31 El 120 El 120 - -
40 < D ≤ 50 1,8 31 El 240 El 240 - -
1,9 - 8,3 31 El 120 El 120 - -
50 < D ≤ 55 1,9 - 12,5 31 El 120 El 120 - -
55 < D ≤ 63 1,9 - 12,5 31 El 120 El 120 - -
63 < D ≤ 75 1,9 - 12,5 31 El 120 El 120 - -
75 < D ≤ 90 2,3 - 15,1 31 El 120 El 120 - -
90 < D ≤ 110 2,7 - 18,3 31 El 120 El 120 - -
18,4 31 El 240 El 240 - -
110 < D ≤ 125 3,8 - 14,8 41 El 120 El 120 - -
14,9 - 15,2 41 El 60 El 60 - -
125 < D ≤ 160 6,2 41 El 180 El 180 - -
6,3 - 7,7 41 El 60 El 60 - -
160 < D ≤ 170 6,6 - 7,6 61 El 60 El 60 - -
7,7 61 El 180 El 180 - -
170 < D ≤ 185 7,2 - 7,6 61 El 61 El 60 - -
7,7 61 El 180 El 180 - -
185 < D ≤ 200 7,7 61 El 180 El 180 - -

PVC-U eller PVC-C - gennemføringsforsejlinger i rigid væg (tykkelse & 150 mm)
Diameter
[mm]		 Rør vægtykkelse
[mm]		 Højde på
krave (Collar)		 Brandklassificering
C/C U/C C / U U/U
D ≤ 32 1,8 - 3,6 31 El 240 El 240 - -
32 < D ≤ 40 1,8 - 3,6 31 El 240 El 240 - -
40 < D ≤ 50 1,8 - 3,6 31 El 240 El 240 - -
50 < D ≤ 55 1,9 - 3,6 31 El 180 El 180 - -
55 < D ≤ 63 1,9 - 3,6 31 El 180 El 180 - -
63 < D ≤ 75 1,9 - 3,6 31 El 180 El 180 - -
75 < D ≤ 90 2,1 31 El 180 El 180 - -
90 < D ≤ 110 2,2 31 El 240 El 240 - -
2,3 - 4,2 31 El 180 El 180 - -
110 < D ≤ 125 2,5 - 4,8 41 El 120 El 120 - -
125 < D ≤ 160 3,2 41 El 240 El 240 - -
3,3 - 6,2 41 El 120 / E 180 El 120 / E 180 - -
160 < D ≤ 170 3,4 - 5,4 61 El 90 El 90 - -
5,5 61 El 180 / E 240 El 180 / E 240 - -
5,6 - 7,7 61 El 180 El 180 - -
170 < D ≤ 185 3,7 - 5,4 61 El 90 EL 90 - -
5,5 61 El 180 / E 240 E 180 / 240 - -
5,6 - 7,7 61 El 180 El 180 - -
185 < D ≤ 200 3,9 - 5,4 61 El 90 El 90 - -
5,5 61 El 180 / E 240 El 180 / E 240 - -
5,6 - 7,7 61 El 180 El 180 - -
200 < D ≤ 225 4,8 - 8,0 220 El 120 El 120 - -
225 < D ≤´250 5,7 - 8,0 220 El 120 El 120 - -
250 < D ≤ 275 6,6 - 8,0 220 El 120 El 120 - -
275 < D ≤ 300 7,5 - 8,0 220 El 120 El 120 - -
300 < D ≤ 315 8,0 220 El 120 El 120 - -

PE-HD, PE, ABS, SAN+PVC - gennemføringsforsejling i rigidt gulv (tykkelse h ≥ 150 mm)
Diameter
[mm]		 Rør vægtykkelse
[mm]		 Højde på
krave (Collar)
[mm]		 Brandklassificering
C/C U/C C / U U/U
D ≤ 32 1,8 - 4,8 31 El 240 El 240 - -
32 < D ≤ 40 2,4 - 4,8 31 El 240 El 240 - -
40 < D ≤ 50 3,0 - 4,8 31 El 240 El 240 - -
50 < D ≤ 55 2,8 - 3,5 31 El 180 El 180 - -
3,6 31 El 240 El 240 - -
3,7 - 6,8 31 El 180 El 180 - -
55 < D ≤ 63 3,1 - 3,5 31 El 180 El 180 - -
3,6 31 El 240 El 240 - -
3,7 - 6,8 31 El 180 El 180 - -
63 < D ≤ 75 3,6 31 El 240 El 240 - -
3,7 - 6,8 31 El 180 El 180 - -
75 < D ≤ 90 3,9 - 8,2 31 El 120 El 120 - -
90 < D ≤ 110 4,2 - 10,0 31 El 120 El 120 - -
110 < D ≤ 125 4,8 - 9,9 41 El 120 El 120 - -
125 < D ≤ 125 6,2 - 9,4 41 El 120 El 120 - -
9,5 41 El 180 / E 240 El 180 / E 240 - -
160 < D ≤ 170 6,6 - 9,1 61 El 120 El 120 - -
9,2 - 11,0 61 El 90 El 90 - -
11,1 - 11,3 61 El 60 El 60 - -

PE-HD, PE, ABS, SAN+PVC - gennemføringsforsejlinger i rigidt gulv (tykkelse h ≥ 150 mm)
Diameter
[mm]		 Rør vægtykkelse
[mm]		 Højde på
krave (Collar)		 Brandklassificering
C/C U/C C / U U/U
170 < D ≤ 185 7,2 - 8,4 61 El 120 El 120 - -
8,5 - 11,0 61 El 90 El 90 - -
11,1 - 11,3 61 El 60 El 60 - -
185 < D ≤ 200 7,7 61 El 120 El 120 - -
7,8 - 11,0 61 El 90 El 90 - -
11,1 - 11,3 61 El 60 El 60 - -

PP - gennemføringsforsejlinger i rigidt gulv (tykkelse h ≥ 150 mm)
Diameter
[mm]		 Rør vægtykkelse
[mm]		 Højde på
krave (Collar)
[mm]		 Brandklassificering
C/C U/C C / U U/U
D ≤ 32 1,8 - 8,3 31 El 240 El 240 - -
32 < D ≤ 40 1,8 - 8,3 31 El 240 El 240 - -
40 < D ≤ 50 1,8 - 8,3 31 El 240 El 240 - -
50 < D ≤ 55 1,9 31 El 180 El 180 - -
2,0 - 12,5 31 El 120 El 120 - -
55 < D ≤ 63 1,9 31 El 180 El 180 - -
2,0 31 El 120 El 120 - -
63 < D ≤ 75 1,9 31 El 180 El 180 - -
2,0 - 12,5 31 El 120 El 120 - -
75 < D ≤ 90 2,3 - 15, 31 El 120 El 120 - -
90 < D ≤ 110 2,7 31 El 180 El 180 - -
2,8 31 El 120 El 120 - -
110 < D ≤ 125 3,8 - 15,1 41 El 120 El 120 - -
125 < D ≤ 160 6,2 - 7,3 41 El 120 El 120 - -
160 < D ≤ 170 6,3 - 6,5 61 El 60 El 60 - -
6,6 - 7,4 61 El 120 El 120 - -
170 < D ≤ 185 6,3 - 7,1 61 El 60 El 60 - -
7,2 - 7,6 61 El 120 El 120 - -
185 < D ≤ 200 6,3 - 7,6 61 El 60 El 60 - -
7,7 61 El 120 El 120 - -

PVC-U eller PVC-C - gennemføringsforsejlinger i rigidt gulv (tykkelse h ≥ 150 mm)
Diameter
[mm]		 Rør vægtykkelse
[mm]		 Højde på
krave (Collar)
[mm]		 Brandklassificering
C/C U/C C / U U/U
D ≤ 32 1,8 - 2,5 31 El 240 El 240 - -
32 < D ≤ 40 1,8 - 2,5 31 El 240 El 240 - -
40 < D ≤ 50 1,8 - 2,5 31 El 240 El 240 - -
50 < D ≤ 55 1,9 31 El 240 El 240 - -
2,0 - 3,6 31 El 180 El 180 - -
55 < D ≤ 63 1,9 31 El 240 El 240 - -
2,0 - 3,6 31 El 180 El 180 - -
63 < D ≤ 75 1,9 31 El 240 El 240 - -
2,0 - 3,6 31 El 180 El 180 - -
75 < D ≤ 90 2,1 - 3,1 31 El 120 El 120 - -
3,2 - 4,2 31 El 180 El 180 - -
90 < D ≤ 110 2,1 - 3,1 31 El 120 El 120 - -
3,2 - 4,2 31 El 180 El 180 - -
110 < D ≤ 125 2,5 - 3,1 41 El 120 El 120 - -
3,2 -7.7 41 El 240 El 240 - -
125 < D ≤ 160 3,2 - 7,7 41 El 240 El 240 - -
160 < D ≤ 170 3,4 - 7,7 61 El 120 El 120 - -
170 < D ≤ 185 3,7 - 7,7 61 El 120 El 120 - -
185 < D ≤ 200 3,9 - 7,7 61 El 129 El 129 - -
200 < D ≤ 225 4,8 - 8,0 61 El 120 El 120 - -
8,1 - 12,1 61 El 90 El 90 - -
225 < D ≤ 250 5,7 - 8,0 61 El 120 El 120 - -
8,1 - 12,1 61 El 90 El 90 - -
TILBEHØR TIL DETTE PRODUKT
Har du spørgsmål til produktet eller ønsker du, at modtage et tilbud? Klik på en af nedenstående ikoner for at kontakte os på mail eller pr. telefon. Vi glæder os til din henvendelse!
sales@safevent.dk

SKRIV TIL OS

+45 88 63 89 00

RING TIL OS

Vi anvender cookies til at skabe bedre brugeroplevelser, tilpasse indhold og indsamle statistik om brugertrafik. Fortsætter du med, at bruge hjemmesiden, uden at ændre dine indstillinger, går vi ud fra, at du accepterer at modtage alle cookies fra www.safevent.dk.

Cookie politik
