ROTORSLUSE: TYPE HT-250
BESKRIVELSE
SPECIFIKATIONER

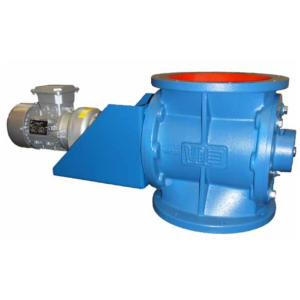

Type HT-250-rotorslusen har en maksimumkapacitet på 7 liter. Den anvendes til transport af tørpulver og granulat fra filterhuse, cykloner og tragte og til aflæsning fra disse til kværne, transportskruer, tørrer, kølere og – i nogle tilfælde – pneumatiske transportsystemer. Desuden kan denne rotorsluse også fungere som en luftsluse der vedholder en bestemt trykdifference i systemet.

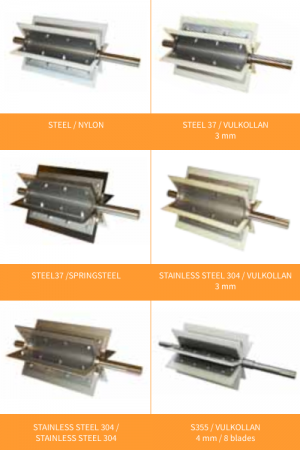

ROTORBLADE TILPASSET DIN PRODUKTION
HT-250-rotorslusen kan udstyres med rotorblade, der imødekommer din produktions forskellige temperaturintervallerne:
- Rotorbladende i vulkollan kan håndtere materialetemperaturer på op til 60ºC
- Metalrotorbladende kan håndtere materialetemperaturer på op til 80ºC
- Varmemodstandsdygtige-rotorblade kan håndtere materialetemperaturer på op til 200ºC
SPECIFIKATIONER FOR ROTORSLUSER, TYPE HT-250
| CONNECTION FLANGES | DN 250 - DN 350 |
| IN- AND OUTLET | Ø = 250 mm |
| ROTOR CONSTRUCTION | Open, with 6 or 8 chambers |
| DRIVE UNIT | Direct, with flexible coupling and gearmotor NORD 0,37 kW 230/400V, 50 hz IP55, iso F |
| ROTATION SPEED | 31 rpm |
| ROTOR VOLUME | 6.5 to 35 LITERS |
| BODY AND COVERS | Cast iron GG25 |
| ROTOR | Steel or stainless steel with 6 or 8 chambers and replaceable and adjustable rotor blades |
| BEARINGS | External bronze plain bearings, self-lubricating |
| SEALING | 6 plastic blades, thickness 3 mm: filtring and sealring 6 springsteel or stainless steel blades: feltring, bronze bush and sealring 8 Polyurethane blades, thickness 4 mm: bronze bush and sealring, no feltring. Rotor: heavy welded version |
| SHAFT SEAL | Bronze bush and oil sealing |
| MAX. OPERATING PRESSURE | 5.000 Pa (500 mmWK), with 8 blades: 10.000 Pa (1.000 mmWK) |
| MAXIMUM PRESSURE DIFFERENCE | 0.05 bar (with 6 chambers), 0.1 bar (with 8 chambers) |
| TEMPERATURE | -15C up 60C (with stainless steel- and springsteel: 80C) |
| CAPACITY | ca. 7 liter / rev (100% filling) |
| FINISHING | - In- and outlet painted in color RAL 3020 (red) - Body, covers and motorconsole painted in color RAL 5009 (blue) - Other RAL colors available at surcharge |

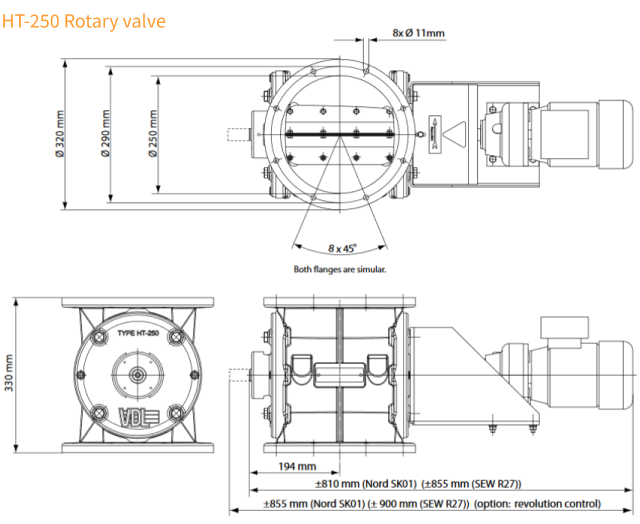

DIMENSIONER FOR TYPE HT-250 ROTORSLUSER
